Устройство УСВН

Купить устройство УСВН можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: устройство УСВН – 22 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Товар также может быть представлен под другими наименованиями: USVN

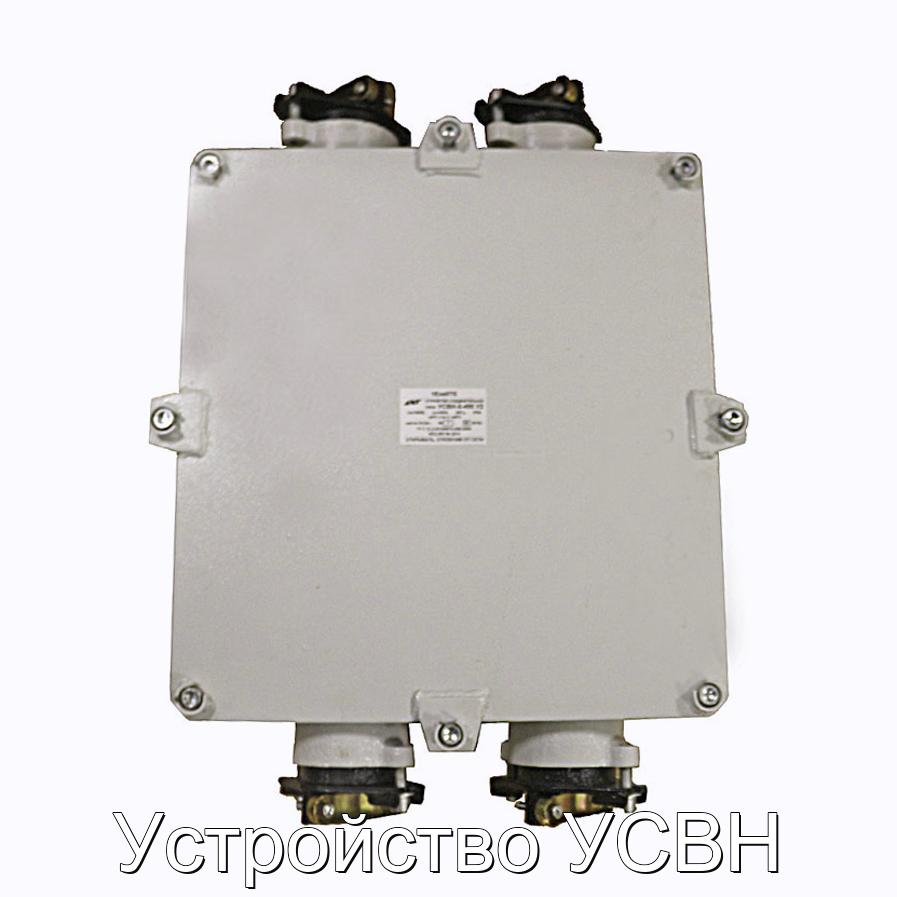

Устройство соединительное взрывозащищенное УСВН это низковольтное устройство, которое занимается соединением различных кабелей в электрических установках.

Об оборудовании

Устройство УСВН занимается соединением кабеля, который может иметь медные и алюминиевые жилы. Этот процесс происходит в силовой цепи с постоянным и переменным током, где напряжение может иметь разный размер: 380В; 400В; 440В; 600В; 660В. Эксплуатационная работа происходит в зоне, которая считается взрывоопасной. В основном эксплуатируется на производствах, которые имеют уникальные рабочие режимы: шахты по добыче угля и газа, предприятия связанные с добычей нефтепродуктов и газопродуктов, химические комбинаты.

Устройство рассчитано на работу даже на относительно высокой точке, а именно две тысячи метров над принятым уровнем моря. Необходимо защитить наше устройство от возможного попадания высокого процента пыли или жидкости. Окружающий воздух не должен иметь в своем составе вредные химические концентраты. Крепить устройство можно в произвольном нужном месте и под нужным положением относительно оси.

Виды исполнения

УСВН имеет шесть вариантов типоисполнения. Согласно своим техническим характеристикам можно выбрать один из десяти возможных значений тока.

Устройство УСВН-Х-Х-Х У2

УСВН – устройство соединительное взрывозащищенного типа, низковольтного исполнения.

Х – номер исполнения: От 1 до 6.

Х – показатель рабочего тока: 50А; 63А; 100А; 125А; 160А; 200А; 230А; 300А; 400А; 630А.

Х – рабочая функция. Т – присутствие трансформатора тока, не указан знак – отсутствие трансформатора тока.

У2 – исполнение по климатическому показателю, 2 категория размещения.

Конструкция

Каждый тип исполнения имеет унифицированный вариант конструкции, который выбирается относительно номинального значения рабочего тока. Так же на исполнение влияет количество и тип контактных зажимов, количество и типовой размер кабельного ввода.

Внешняя часть это корпус из металлического основания, крышки и кабельные вводы, контактный блок. Резиновое уплотнение, которое находится на крышке, занимается защитой устройства от попадания пылевого или влажного состава. Уплотнение изготавливается из резины, которая считается стойкой по отношению к маслу и бензину. Кабельный ввод рассчитан на подсоединение кабеля в гибком и бронированном исполнении. Он состоит из гнезда, которое приварено к корпусу устройства, а так же сюда входит муфта, уплотнительное кольцо и прижимная скоба. Чтобы защитить жилу и кабель от возможного выдергивания, специально усмотрена конструкция нашего кабельного ввода, а так же исполнение скобы. Показатель внешнего диаметра кабеля всегда меньше внутреннего диаметра на размер примерно в 1-1,5 миллиметра.

В устройстве, где рабочий ток ниже 300 Ампер, а это исполнение от 1 до 5, чтобы соединить кабели используют блоки контактного типа. Они выглядят как панель, в которой есть набор винтовых зажимов или клемм, вид исполнения «WDU», предназначенных для взрывоопасной среды производителя «Weidmuller». Винтовой зажим это винтовая клетка и винт, которые изготовлены из закаленного типа стали, за счет чего увеличивается большее значение усилия зажима. Клетка и винт производят прижимание провода к шине, которая передает ток, и обеспечивают высокий процент виброустойчивого соединения между рабочим проводником и нашей шиной. Используя клеммы WDU это наличие большего диапазона сечений проводов, которые мы зажимаем. И при этом есть возможность подключить два проводника к всего одной клемме, но при этом суммарный размер тока по этим двум проводникам не должен быть выше номинального значения тока рабочей клеммы.
