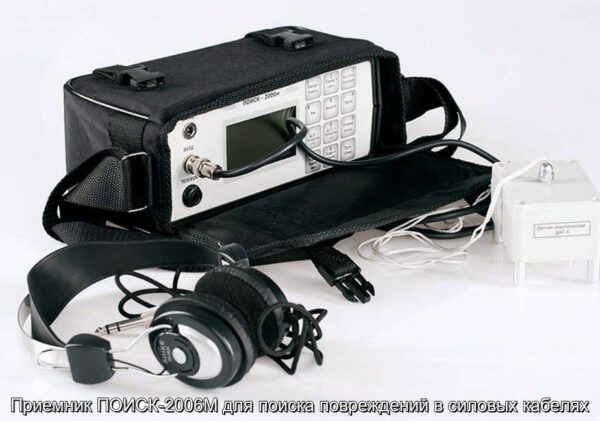

Приемник поиск-2006м для поиска повреждений в силовых кабелях - фотография № 1.

Приемник ПОИСК-2006М для поиска повреждений в силовых кабелях

Цена по запросу 🛈
В наличии
Артикул: fw12754376 Категории: ,

Укажите в заявке контактную информацию для оперативной обратной связи.

Пример заявки: “намерен заказать 9 шт. приемник ПОИСК-2006М для поиска повреждений в силовых кабелях или аналог. Просьба уточнить стоимость.”

Приемник ПОИСК-2006м предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

Учитывая большой поток заказов, просьба выбирать удобные способы отправки заявок: через форму на сайте, на почту или в Viber.

Общие данные

  • Методы поиска повреждения – электроакустический импульсный и индукционный.
  • Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах).
  • Наибольшая глубина залегания кабеля при определении его трассы, м, – 10
  • Погрешность определения трассы кабеля
  • (при глубине залегания 1 м), м, не более, – ±0,05
  • Наибольшая глубина залегания кабеля при поиске повреждений:
    • электроакустическим методом, м, – 5;
    • индукционным методом (режим «петли») – 3;
  • Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
    • электроакустическим методом, м, – ±0,25;
    • индукционным методом (режим «петли») м, – ±1

Чтобы подобрать аналог для приемника ПОИСК-2006М для поиска повреждений в силовых кабелях вы можете перейти в категорию Приборы для поиска повреждения кабеля.

Параметры усилитиля аккустики

  • Коэффициент усиления дБ – регулируемый от 0 до 100
  • Количество ступеней регулировки – 100
  • Полоса пропускания по уровню 3 дБ, Гц – 150 –3000
  • Входное сопротивление, МОм, – 1
  • Уровень шумов (размах), приведенный к входу, мкВ, не более – 6

Любое воспроизведение текстового и графического материала, приведенного на веб-странице приемник ПОИСК-2006М для поиска повреждений в силовых кабелях на сайте electro-cable.com.ua, требует предварительного согласования с правообладателем.

Параметры усилителя синхронизации

  • Коэффициент усиления усилителя дБ – регулируемый от 0 до 66
  • Количество ступеней регулировки – 66
  • Полоса пропускания по уровню -3 дБ, кГц – от 1 до 20
  • Чувствительность к импульсному магнитному полю, мА/м, не менее – 5

Параметры индукционного приемника

  • Частоты настройки, Гц, 160 до 10000
  • Предельная чувствительность к магнитному полю при отношении
  • сигнал/шум 6 дБ, мкА / м, не более 50
  • Полоса пропускания цифрового фильтра, Гц, не более:
  • по уровню -3 дБ: 9 по уровню -20 дБ: 10

Источник питания – 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А ч.

  • Номинальное напряжение питания, В 6
  • Потребляемый ток, мА, 70-190
  • Продолжительность работы без подзарядки, час, 10 – 20
  • В приемнике имеется возможность оперативного контроля напряжения питания.
  • Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц.
  • Время заряда полностью разряженного аккумулятора – 10-12 часов.

Конструктивные характеристики

Наименование

Габаритные размеры, мм

Масса, кг

Приемник ПОИСК-2006м

290х112х130

0,5

Датчик акустический грунтовой ДАГ-5

88х65х50

0,35

Датчик акустический кабельный П805-ДА2

120х55х22

0,1

Рамка индукционная накладная РН-2

55 х35х10

0,2

5 Датчик индукционный П805-ДИ2

195х55х33

0,3

Ручка- держатель датчиков

25х720 (в работе)
30х60х360 (при транспортировании)

0,2

Электроды ручные потенциальные

0,2

Телефоны головные (сопротивление 64 Ом)

220х180х80

0,1

Зарядное устройство

60х50х50

0,5

Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг.

Область применения

  • для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
  • для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
  • для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
  • определения мест плохого контакта оболочки с кабельной муфтой;
  • определения трассы кабеля и поиска места повреждения индукционным методом;
  • определения глубины залегания кабеля;
  • определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом;
  • определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

Конструктивные особенности

Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

  • емкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ.
  • при зарядном напряжении 5-10 кВ;
  • частота импульсов 0,2-1 Гц.

Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ. Для определения повреждений типа ИП – емкость накопителя может быть снижена до 1-5 мкФ. Кроме этого для трассировки испытуемого кабеля (т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц (например, генератор ГЗЧ-2500). Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500)/ Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.
