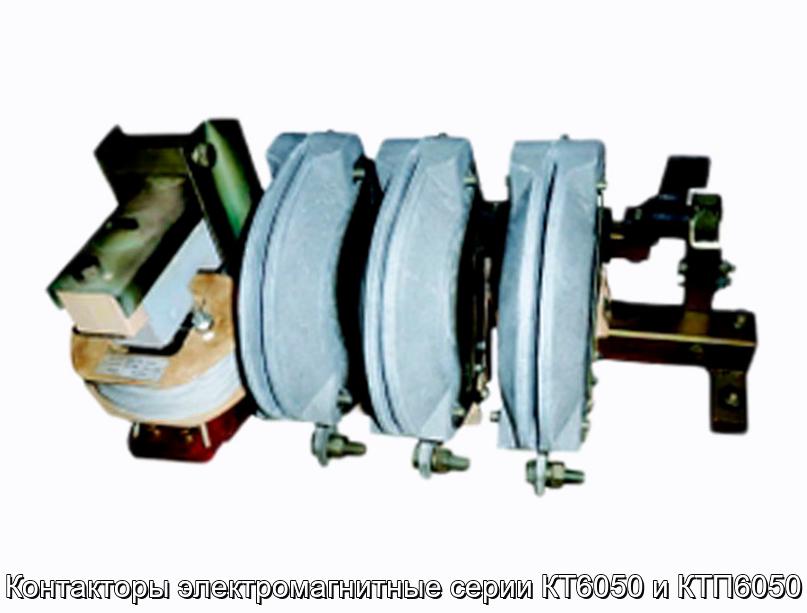

Контакторы электромагнитные серии КТ6050 и КТП6050

Купить контакторы электромагнитные серии КТ6050 и КТП6050 можно по электронной почте, телефону или через Viber.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: контакторы электромагнитные серии КТ6050 и КТП6050 – 30 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Контакторы КТ электромагнитные серии КТ6050 и КТП6050 открытого исполнения с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии.

Устройство и работа

Контактор состоит из таких основных частей: контактно-дугогасительной системы, главной цепи, электромагнитного механизма включения и блок-контактов вспомогательной цепи. Принцип работы контактора заключается в следующем: при подаче напряжения на катушку электромагнита переменного тока или постоянного тока последняя возбуждает магнитный поток, под действием которого якорь контактора, закрепленный на валу, притягивается к сердечнику и перемещает подвижную систему главных контактов до замыкания с неподвижными контактами. Втулка выступающей частью при повороте вала на осях подшипника перемещает траверсу блок-контакта.

Происходит замыкание или размыкание вспомогательных контактов. При снятии напряжения с втягивающей катушки подвижная система контактора под действием возвратных пружин возвращается в исходное положение.

Конструкция электромагнита переменного тока, где:

1. сердечник;
2. прокладка резиновая;
3. катушка:
4. якорь;
5. колодка;
6. прокладка;
7. шайба резиновая;
8. сегмент;
9. упор;
10. пружина;
11. скоба:
12. кольцо;
13. пластина;

• А—регулировка провала нижнего керна якоря (подкладыванием пластинок)

Конструкция электромагнита постоянного тока, где:

1. ярмо;
2. катушка;
3. полюсная шайба;
4. немагнитная прокладка;
5. шайба,
6. шайба;
7. гайка;
8. якорь

Установка и подготовка к работе

Перед установкой и монтажом контактора:

• освободите якорь от упора;
• проверьте, соответствуют ли напряжения главной цепи и цепи управления данным, указанным на фирменной табличке и втягивающей катушке;
• осмотрите контактор и проверьте, не нарушена ли его регулировка;
• проверьте, нет ли затирания подвижных частей;
• надежно присоедините провода к зажимам втягивающей катушки;

Размеры растворов, провалов, усилие нажатий главных контактов данным

Контактор устанавливается в закрытом помещении на вертикальной плоскости открытой панели или в оболочке. Допускается отклонение от вертикального положения не более чем на 5 ° в любую сторону. Место установки должно быть защищено от прямого попадания воды, масла, эмульсии и т. п.

После окончания монтажа контактора проверьте правильность монтажа по схеме при обесточенной цепи, готовность к работе двумя-тремя дистанционными включениями и отключеньями.

Технические данные

Режим работы контакторов:

1. прерывисто-продолжительный — работа при номинальной силе тока с периодом нагрузки без отключения не более 8 h;
2. продолжительный — работа при номинальной силе тока для контакторов с контактами главной цепи на основе серебра, при 0,65 номинальной силы тока для контакторов с медными контактами;
3. повторно-кратковременный — работа при относительной продолжительности включений (ПВ) до 40 % и частоте не более 150 включений в час.

Контакторы могут работать при напряжении на зажимах главной цепи 0.1…1.1 и цепи управления 0.85…1.1 номинального напряжения соответствующих цепей.

Степень защиты контакторов — IPOO.

Габаритные и установочные размеры контакторов, где:

• а—КТ6052Б, КТ6053Б;
• b — КТ6054Б; КТ6055Б;
• c—КТП6052Б: КТП6053Б;
• d — КТП6054Б;
• / — блок-контакт;
• 2 — контактно-дугогасительная система;
• 3 — электромагнитный механизм включения;
• 4—репка;
• 5 — подшипник;
• 6—вал;
• 7—втулка;
• I—вертикальная установочная ось;
• II—горизонтальная установочная ось;
• III—установочная плоскость;

Габаритные размеры
