Контакторы электромагнитные КТ-6000 КТП-6000

Отadmin

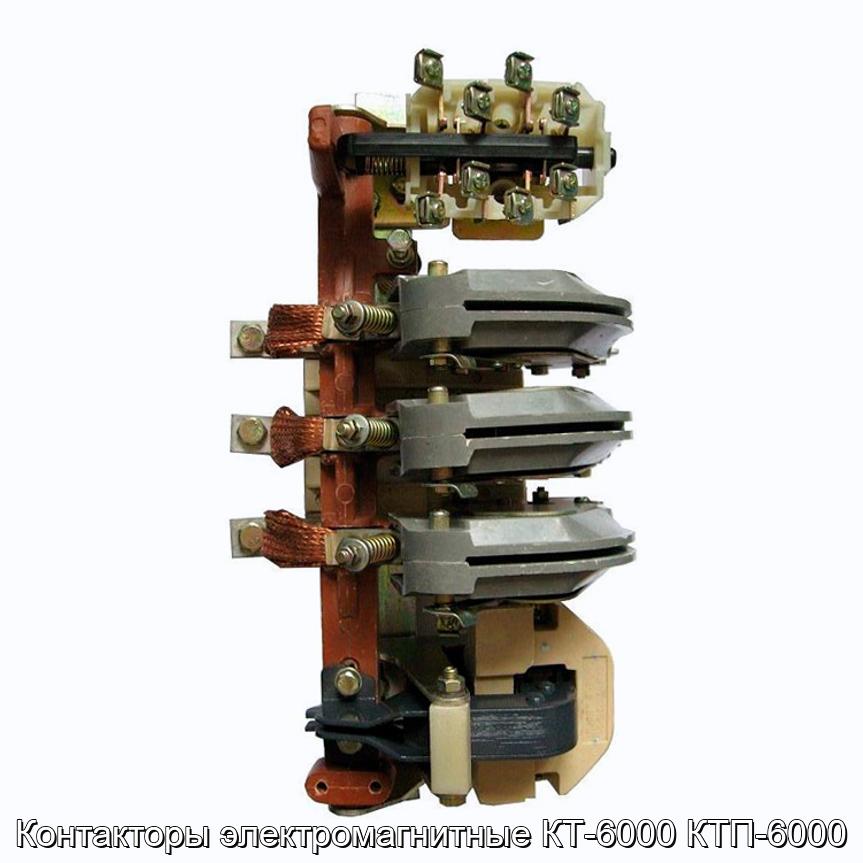

Контакторы электромагнитные КТ-6000 КТП-6000 - фотография № 1.Купить контакторы электромагнитные КТ-6000 КТП-6000 можно по электронной почте, телефону или через Viber.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: контакторы электромагнитные КТ-6000 КТП-6000 – 17 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Контакторы электромагнитные КТ-6000 (КТП-6000) предназначены для дистанционного включения и отключения силовых электрических цепей в металлургических, крановых и других электроприводах с тяжелым режимом работы.

Технические характеристики

Параметры катушки

переменное напряжение

110, 220 В

род тока

постоянный

Параметры главной цепи

вид контактов

замыкающие

род тока

переменный

номинальное напряжение

380, 660 В

Параметры вспомогательной цепи

количество контактов замыкания для КТП-6032БМ, КТП-6033БМ

3

количество контактов замыкания для остальных

2

количество контактов размыкания для КТП-6032БМ, КТП-6033БМ

3

количество контактов размыкания для остальных

2

номинальное напряжение переменного тока

380, 660 В

номинальное напряжение постоянного тока

220, 400 В

номинальный ток

10 А

Режим работы

прерывисто-продолжительный

работа при номинальной силе тока с периодом нагрузки без отключения – не более 8 ч

продолжительный

работа при номинальной силе тока для контакторов с контактами главной цепи на основе серебра, при 0,65 номинальной силы тока для контакторов с медными контактами

повторно-кратковременный

работа при относительной продолжительности включений – до 40 %; частоте – не более 150 включений в час

Категория основного применения

АС-3; АС-4

Область применения

Контакторы КТП-6000 (КТ-6000) используются в крановом электрооборудовании, подстанциях и в распределительных устройствах производственного назначения.

Доступные модели контакторов

Модель контактора

Параметры главной цепи

Механическая износостойкость

Коммутационная износостойкость

Масса

К-во
полюсов

Номин.
ток

КТП6012Б

2

100 А

10 млн. циклов

330 тыс. циклов

7,4 кг

КТП6013Б

3

КТП6022Б

2

160 А

8,4 кг

КТП6023Б

3

КТП6023БС

3

КТП6032БМ

2

250 А

–

–

7,5 кг

КТП6033БМ

3

–

8,5 кг

КТП6042Б

2

400 А

6,3 млн. циклов.

300 тис. циклов

48 кг

КТП6042БС

2

КТП6043Б

3

КТП6043БС

3

КТП6044Б

4

250 А

1,25 млн. циклов.

55 кг

КТП6044БС

4

КТП6052Б

2

630 А

6,3 млн. циклов.

56 кг

КТП6052БС

2

КТП6053Б

3

КТП6053БС

3

КТП6054Б

4

400 А

1,25 млн. циклов.

66 кг

КТП6054БС

Условия эксплуатации

  • Температура окружающего воздуха – от -45° С до +40° С.
  • Относительная влажность при 35° С и более низких температурах, без конденсации влаги – до 98%.
  • Высота над уровнем моря – не более 1000 м.
  • Допустимое отклонение от вертикального положения – не более чем на 5° в любую сторону.
  • Отсутствие непосредственного воздействия солнечной радиации.
  • Вибрационные нагрузки при ускорении 7 м/с 2 с частотой – 25 Гц.
  • Ударные нагрузки при ускорении 30 м/с 2 с частотой – от 40 ударов в минуту до 80 ударов в минуту в течение от 1 мс до 10 мс.

Конструктивные особенности

  • возможность регулировки раствора и провала силовых контактов с целью настройки оптимального режима функционирования;
  • простая конструкции дугогасительных камер обеспечивает свободный доступ к силовым контактамт для сервисного обслуживания контакторов;
  • дугогасительных камеры изготовлены из аминопласта вместо ранее применявшегося асбеста;
  • гибкие соединения на основе плетения позволяют исключить обрыв проводов в результате длительной эксплуатации при постоянном перемещении укрепленных на рейке контактов.
  • 1 – блок-контакты;
  • 2 – контактно-дугогасительная система;
  • 3 – электромагнит;
  • 4 – рейка;
  • 5 – подшипник;
  • 6 – вал;
  • 7 – рычаг;
  • I – вертикальная установочная ось; II – горизонтальная установочная ось; III – установочная плоскость контактора.

Габаритные размеры

Модель контактора

Размеры

A

B

L

H1

H2

H3

КТП6012Б

–

210 мм

274 мм

211 мм

79 мм

69 мм

КТП6013Б

50 мм

324 мм

КТП6022Б

–

226 мм

274 мм

231 мм

86 мм

73,5 мм

КТП6023Б

50 мм

324 мм

КТП6042Б

450 мм

402 мм

480 мм

–

117

–

КТП6043Б

550 мм

580 мм

90

–

КТП6052Б

550 мм

405 мм

580 мм

–

–

–

КТП6053Б

650мм

680 мм

112 мм
