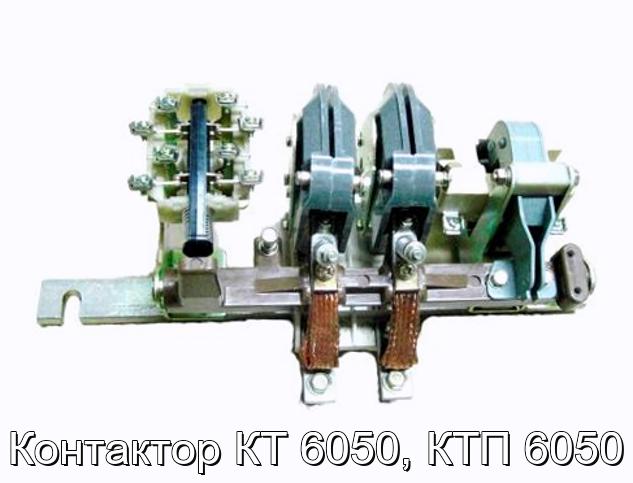

Контактор КТ 6050, КТП 6050

Купить контактор КТ 6050, КТП 6050 можно по электронной почте, телефону или через Viber.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: контактор КТ 6050, КТП 6050 – 23 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Контакторы типа КТ 6050, КТП 6050 незаменимы в любом оборудовании на производствах, так как они скрепляют элементы оборудования друг с другом. Данный тип контакторов уникален за счет возможности функционирования на подвижных платформах. Поэтому он часто устанавливается на больших судах и грузовых кораблях.

Назначение

Функция контактора – включение и отключение приемников электроэнергии. Открытое исполнение электромагнитных устройств серии КТ6050 и КТП6050 обеспечивает естественное воздушное охлаждение.

Устройство и работа

Конструкция контактора включает в себя следующие элементы: контактно-дугогасительная система основной цепи, электромагнитный механизм запуска и блок-контакты дополнительной цепи.

Принцип работы: на катушку электромагнита переменного тока или постоянного тока подается напряжение. Это стимулирует магнитный поток, который обеспечивает притягивание якоря на валу к сердечнику, вследствие чего осуществляется замыкание подвижной системы главных контактов с неподвижными контактами. При повороте вала на осях подшипника выступ втулки перемещает траверсу блок-контакта. Таким образом, вспомогательные контакты замыкаются или размыкаются. Если с втягивающей катушки снять напряжение, подвижная система контактора занимает исходную позицию. Это обеспечивается за счет возвратных пружин.

1. сердечник;
2. прокладка  резиновая;
3. катушка:
4. якорь;
5. колодка;
6. прокладка;
7. шайба резиновая;
8. сегмент;
9. упор;
10. пружина;
11. скоба:
12. кольцо;
13. пластина;
14. А—регулировка провала нижнего керна якоря (подкладыванием пластинок)

1. ярмо;
2. катушка;
3. полюсная шайба;
4. немагнитная прокладка;
5. шайба
6. шайба;
7. гайка;
8. якорь

Установка и подготовка к работе

Перед тем, как приступить к монтажу:

• расфиксируйте якорь;
• проверьте соответствие напряжения главной цепи и указанными данными на элементах цепи управления;
• осмотрите аппарат на отсутствие нарушения его регулировки и затирания подвижных элементов;
• произведите надежное соединение шнура с зажимами втягивающей катушки;
• убедитесь в соответствии размеров растворов, провалов, усилия нажатий основных контактов.

Установка контактора производится в закрытом помещении на вертикальной поверхности открытого пульта или в оболочке. Допускается угол наклона до 5 °. Зона установки должна быть защищена от проникновения воды и маслянистых веществ. Корректность установки контактора проверяется парой дистанционных включений и отключений.

Режим работы

Предусмотрены следующие эксплуатационные режимы:

• прерывисто-продолжительный (до 8 ч);
• продолжительный (главная цепь на основе серебра, 0,65 номинальной силы тока, контакты аппаратов из меди);
• повторно-кратковременный (ПВ до 40 %, частота до 150 вкл./ час).

Климатическое исполнение

Приборы можно использовать при разном климате (умеренный, тропический, холодный). Необходимо соблюдать следующие условия:

• высота над уровнем моря до 1 км;
• температурный режим -45 – +40 °С;
• влажность воздуха до 98 % при отсутствии конденсации;
• отсутствие радиации;
• частотность вибрационных нагрузок 25Гц при ускорении 0,7 г;
• частотность ударных нагрузок при ускорении 3 г до 40… 80 ударов в минуту в течение 1… 10 мин.

Транспортирование и хранение

Контактор можно перевозить любым транспортом. Главное, обеспечить для прибору защиту от механических повреждений и исключить попадание влаги. Допустимая температура окружающей среды -60 – +50 °С, влажность 100% (до 35 °С при отсутствии конденсации).

Условия хранения: проветриваемое помещение, температура 1…40°С, влажность 80 % (до 25 °С при отсутствии конденсации).

Справочная информация

Аппараты предназначены для установки на подвижном оборудовании. Основные замыкающие контакты рассчитаны на номинальное напряжение переменного тока 380 В, частотность 50, 60 Гц. Вспомогательные контакты рассчитаны на повторную установку их с замыкающих на размыкающие и наоборот в комбинации из 1 размыкающего и 3 замыкающих. Частота включений – 60 раз в час. Механическая износостойкость 1,0 млн. циклов ВО. Коммутационная износостойкость 0,025 млн. циклов ВО. Потребляемая мощность 140 Вт.

Режим работы – продолжительный, также прерывисто-продолжительный и повторно-кратковременный. Материал контактов аппаратов – металлокерамика на основе серебра. Объект установки: металлические рейки, изоляционные плиты (дистанционные колодки в комплекте).
