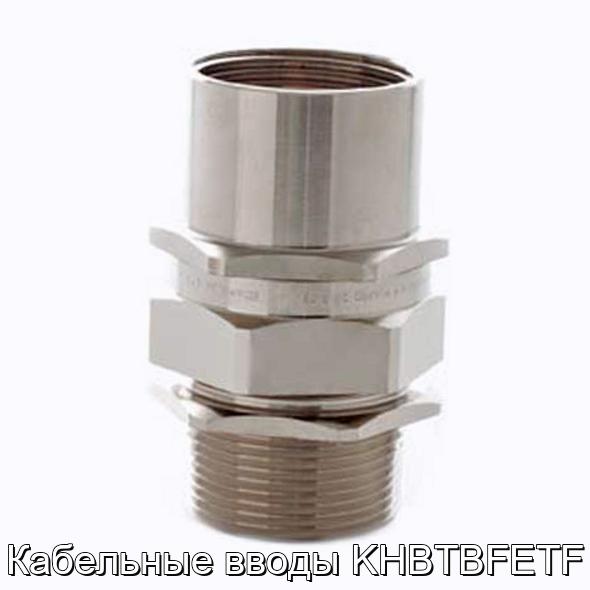

Кабельные вводы KHBTBFETF
Купить кабельные вводы KHBTBFETF можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.
Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: кабельные вводы KHBTBFETF – 16 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.
Товар также может быть представлен под другими наименованиями:
Кабельные вводы KHBTB (FETF) предназначены для ввода небронированного кабеля в гибкие шланги, трубопроводы, гофрированные металлорукава и т.п
Конструктивное исполнение
Увеличенная толщина стенок корпусов кабельных вводов позволяет значительно повысить их прочность по сравнению с другими кабельными вводами.
Использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, обеспечивает надежный обжим входящего кабеля и взрывозащиту вида “Exe”. А также значительно упрощает монтаж кабеля в кабельный ввод.
Технические характеристики
| Параметры | Значение |
| Температура окружающей среды, °С: |
-60…+185 -60…+130 (для: 1Ex d IIC Gb) |
| Резьба на присоединительных отверстиях: |
код N коническая дюймовая NPT код M метрическая ГОСТ 24705 код R трубная коническая ГОСТ 6211-81 код G трубная цилиндрическая ГОСТ 6357-81 |
| Материал: | никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-72 (AISI 304):Н |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм |
Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | АС3 | М | С | |||
| Взрывозащищенные кабельные вводы КНВТВ, резьба коническая дюймовая NPT | |||||||||
| KHBTB01N | FETF01N | 3/8″ NPT | 24 | 24 | – | 26 | 63 | 3 – 8 | 0,10 |
| KHBTB1N | FETF1N | 1/2″ NPT | 26 | 26 | 26 | 28,5 | 77 | 6 – 12 | 0,16 |
| KHBTB2N | FETF2N | 3/4″ NPT | 34 | 34 | 34 | 38 | 84 | 12 – 18 | 0,25 |
| KHBTB2N…/Р | FETF2N…/P | 3/4″ NPT | 34 | 34 | 34 | 38 | 84 | 6 – 18 | 0,25 |
| KHBTB3N | FETF3N | 1″ NPT | 40 | 40 | 40 | 44,5 | 97 | 18 – 25 | 0,39 |
| KHBTB4N | FETF4N | 1 1/4″ NPT | 50 | 50 | 50 | 56 | 96 | 25 – 31 | 0,56 |
| KHBTB5N | FETF5N | 1 1/2″ NPT | 57 | 60 | 53 | 67 | 107 | 31 – 39 | 0,78 |
| KHBTB6N | FETF6N | 2″ NPT | 68 | 70 | 66 | 77 | 115 | 39 – 47 | 1,23 |
| KHBTB7N | FETF7N | 2 1/2″ NPT | 86 | 92 | – | 100 | 110 | 47 – 55 | 2,1 |
| KHBTB71N | FETFS7N | 2 1/2″ NPT | 86 | 92 | – | 100 | 110 | 55 – 63 | 1,7 |
| KHBTB8N | FETF8N | 3″ NPT | 102 | 108 | – | 120 | 114 | 63 – 71 | 2,7 |
| KHBTB81N | FETFS8N | 3″ NPT | 102 | 108 | – | 120 | 114 | 71 – 79 | 2,2 |
| Взрывозащищенные кабельные вводы КНВТВ, метрическая резьба ГОСТ 24705 Метрическая | |||||||||
| KHBTB01M | FETF01I | M16 x 1,5 | 24 | 24 | – | 26 | 63 | 3 – 8 | 0,10 |
| KHBTB1M | FETF1I | M20 x 1,5 | 26 | 26 | 24 | 28,5 | 74 | 6 – 12 | 0,15 |
| KHBTB2M | FETF2I | M25 x 1,5 | 34 | 34 | 28 | 38 | 80 | 12 – 18 | 0,22 |
| KHBTB2M…/P | FETF2I…/Р | M25 x 1,5 | 34 | 34 | 28 | 38 | 80 | 6 – 18 | 0,22 |
| KHBTB3M | FETF3I | M32 x 1,5 | 40 | 40 | 36 | 44,5 | 85 | 18 – 25 | 0,31 |
| KHBTB4M | FETF4I | M40 x 1,5 | 50 | 50 | 45 | 56 | 82 | 25 – 31 | 0,43 |
| KHBTB5M | FETF5I | M50 x 1,5 | 57 | 60 | 54 | 67 | 94 | 31 – 39 | 0,72 |
| KHBTB6M | FETF6I | M63 x 1,5 | 68 | 70 | 67 | 77 | 97 | 39 – 47 | 1,06 |
| KHBTB7M | FETF7I | M75 x 1,5 | 86 | 92 | – | 100 | 100 | 47 – 55 | 1,9 |
| KHBTB71M | FETFS7I | M75 x 1,5 | 86 | 92 | – | 100 | 100 | 55 – 63 | 1,5 |
| KHBTB8M | FETF8I | M90 x 1,5 | 102 | 108 | – | 120 | 104 | 63 – 71 | 2,5 |
| KHBTB81M | FETFS8I | M90 x 1,5 | 102 | 108 | – | 120 | 104 | 71 – 79 | 2 |
| Тип РКН | Наименование металлорукава | Диаметр условного прохода металлорукава, мм |
Диаметр резьбы внешнего подключения КНВТВ трубная цилиндрическая G ГОСТ 6357-81 |
| РКН12 | РЗ-ЦХ-12, МРПИ-12 | 12 | 1/2″ |
| РКН15 | РЗ-ЦХ-15, МРПИ-15 | 15 | 1/2″ |
| РКН20+AB2Н1ВG | РЗ-ЦХ-20, МРПИ-20 | 20 | 1/2″ |
| РКН20 | РЗ-ЦХ-20, МРПИ-20 | 20 | 3/4″ |
| РКН25+AB3Н2ВG | РЗ-ЦХ-25, МРПИ-25 | 25 | 3/4″ |
| РКН25 | РЗ-ЦХ-25, МРПИ-25 | 25 | 1″ |
| РКН32+AB4Н3ВG | РЗ-ЦХ-32, МРПИ-32 | 32 | 1″ |
| РКН32 | РЗ-ЦХ-32, МРПИ-32 | 32 | 1 1/4″ |
| РКН38+AB5Н4ВG | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/4″ |
| РКН38 | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/2″ |
| РКН50+AB6Н5ВG | РЗ-ЦХ-50, МРПИ-50 | 50 | 1 1/2″ |
| РКН50 | РЗ-ЦХ-50, МРПИ-50 | 50 | 2″ |
| РКН60+AB7Н6ВG | РЗ-ЦХ-60, МРПИ-60 | 60 | 2″ |
| РКН60 | РЗ-ЦХ-60, МРПИ-60 | 60 | 2 1/2″ |
| РКН75+AB8Н7ВG | РЗ-ЦХ-75, МРПИ-75 | 75 | 2 1/2″ |
| РКН75 | РЗ-ЦХ-75, МРПИ-75 | 75 | 3″ |
