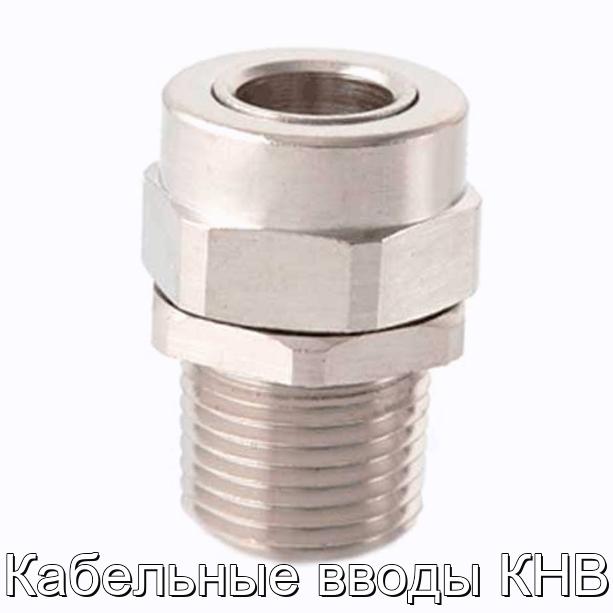

Кабельные вводы КНВ

Купить кабельные вводы КНВ можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: кабельные вводы КНВ – 20 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Кабельные вводы КНВ предназначены для ввода небронированного кабеля в оболочку взрывозащищенного электрооборудования размещенного во взрывоопасных зонах промышленных предприятий.

Конструктивное исполнение

Увеличенная толщина стенок корпусов кабельных вводов позволяет значительно повысить их прочность по сравнению с другими кабельными вводами.

Использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, обеспечивает надежный обжим входящего кабеля и взрывозащиту вида “Exe”. А также значительно упрощает монтаж кабеля в кабельный ввод.

Для обеспечения непрерывности цепи заземления с металлическим корпусом устройства и защиты от электромагнитных помех используется элемент заземления А32.

Взрывозащищенные кабельные вводы КНВ по конструкции обеспечивают разгрузку кабеля, обеспечивают защиту от выдергивания не повреждая структуру оболочки кабеля и проводников, а так же не допускают их пережатия.

Технические характеристики

Параметры	Значение
Температура окружающей среды, °С:	-60…+185 -60…+130 (для: 1Ex d IIC Gb; РО Ex ia l Ma; РВ Ex d l Mb) -20…+130 (для РН1, РН2)
Резьба на присоединительных отверстиях:	код N коническая дюймовая NPT код M метрическая ГОСТ 24705 код R трубная коническая ГОСТ 6211-81 код G трубная цилиндрическая ГОСТ 6357-81
Материал:	никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-72 (AISI 304) код Н
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

Габаритные размеры

Типоразмер кабельного ввода		Резьба	Габаритные размеры, мм				Диаметр обжимаемого кабеля, мм	Масса, кг
Основное	Дублирующее		АС1	АС2	М	С
Взрывозащищенные кабельные вводы КНВ, резьба коническая дюймовая NPT
КНВ01N	FEC01N	3/8″ NPT	24	24	26	54	3 – 8	0.10
КНВ1N	FEC1N	1/2″ NPT	26	26	28,5	50	6 – 12	0,08
КНВ2N	FEC2N	3/4″ NPT	34	34	38	54,5	12 – 18	0,15
КНВ2N…/P	FEC2N…/P	3/4″ NPT	34	34	38	54,5	6 – 18	0,15
КНВ3N	FEC3N	1″ NPT	40	40	44,5	62,5	18 – 25	0,19
КНВ4N	FEC4N	1 1/4″ NPT	50	50	56	60	25 – 31	0,34
КНВ5N	FEC5N	1 1/2″ NPT	57	60	67	69	31 – 39	0,53
КНВ6N	FEC6N	2″ NPT	68	70	77	74	39 – 47	0,81
КНВ7N	FEC7N	2 1/2″ NPT	80	75	88	80	47 – 55	1.3
КНВ71N	FECS7N	2 1/2″ NPT	82	78	90	84	55 – 63	1.2
КНВ8N	FEC8N	3″ NPT	95	90	105	84	63 – 71	1.5
КНВ81N	FECS8N	3″ NPT	102	98	110	86	71 – 79	1.5
КНВ10N	FEC10N	4″ NPT	115	110	122	97	79 – 87	2,6
КНВ101N	FECS10N	4″ NPT	120	115	128	107	84 – 92	2,8
Взрывозащищенные кабельные вводы КНВ, метрическая резьба ГОСТ 24705 Метрическая
КНВ01M	FEC01I	M16 х 1,5	24	24	26	53	3 – 8	0.10
КНВ1M	FEC1I	M20 х 1,5	26	26	28,5	46	6 – 12	0,075
КНВ2M	FEC2I	M25 х 1,5	34	34	38	51	12 – 18	0,13
КНВ2M…/Р	FEC2I…/Р	M25 х 1,5	34	34	38	51	6 – 18	0,13
КНВ3M	FEC3I	M32 х 1,5	40	40	44,5	56,5	18 – 25	0,17
КНВ4M	FEC4I	M40 х 1,5	50	50	56	54	25 – 31	0,32
КНВ5M	FEC5I	M50 х 1,5	57	60	67	61	31 – 39	0,52
КНВ6M	FEC6I	M63 х 1,5	68	70	77	64	39 – 47	0,79
КНВ7M	FEC7I	M75 х 1,5	80	75	88	70	47 – 55	1,1
КНВ71M	FECS7I	M75 х 1,5	82	78	90	74	55 – 63	0,9
КНВ8M	FEC8I	M90 х 1,5	95	90	105	74	63 – 71	1,3
КНВ81M	FECS8I	M90 х 1,5	102	98	110	76	71 – 79	1,3
КНВ10M	FEC10I	M100 х 1,5	115	110	122	97	79 – 87	2,6
КНВ101M	FECS10I	M100 х 1,5	120	115	128	107	84 – 92	2,8
