Соединитель 2РМГД33БПЭ32Ш5Е2

Купить соединитель низкочастотный цилиндрический 2РМГД33БПЭ32Ш5Е2 можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: соединитель низкочастотный цилиндрический 2РМГД33БПЭ32Ш5Е2 – 14 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Альтернативные наименования товара: 2RMGD33BPE32Sh5E2, 2РМГД 33БПЭ32Ш5Е2, 2РМГД-33БПЭ32Ш5Е2

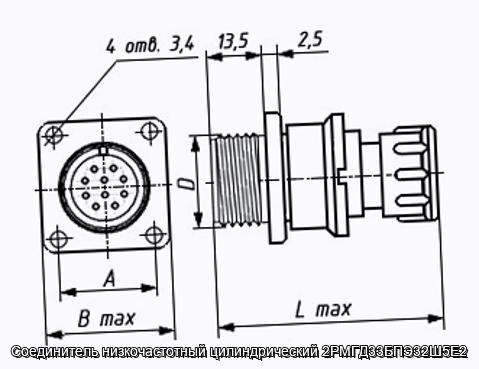

Соединитель 2РМГД33БПЭ32Ш5Е2 – вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Производятся трех конструктивных исполнений по 11 типономиналов каждого исполнения, 33 типоконструкций.
Изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.
Вилки приборные 2РМГД сочленяются с кабельными розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов – химникель.
Метод монтажа – объемный, пайка.
Вилки изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ.
Категория качества: «ОТК», «ОС».
Гарантийный срок хранения соединителей 2РМГД – 25 лет со дня изготовления.
Гарантийная наработка:
– 1000 часов во всех режимах и условиях, допускаемых ТУ;
– 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РМГД33БПЭ32Ш5Е2
2РМГД – тип соединителя;
33 – условный размер корпуса;
Б – вид корпуса: Б – блочный (приборный);
П – вид патрубка: П – прямой;
Э – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля;
32 – количество контактов;
Ш – часть соединителя: Ш – вилка;
5 – обозначение сочетания контактов;
Е – покрытие контактов – химникель;
2 – теплостойкость 1 – 100°С; 2 – 200°С;
Б – корпус блочный (приборный) без левой резьбы.

Основные технические характеристики соединителей 2РМГД:

Общие характеристики соединителей 2РМГД:
Тип соединителя:	герметичный
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	18, 24, 27, 30, 33, 36, 39, 42
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без патрубка, прямой патрубок
Вид сочленения:	резьбовое
Покрытие контактов:	химникель
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РМГД:
Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45
Максимальный ток на одиночный контакт, А: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	4….12 12 20
Сопротивление контактов, не более, МОм: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	10 5 3
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1….5000
Синусоидальная вибрация, ускорение, м/с 2 (g):	500 (50)
Механический удар, одиночного действия с ускорением, м/с 2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с 2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,34·10 -10 (10 -12 )
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Повышенная температура окружающей среды, °C:	+100 или +200
Пониженная температура окружающей среды, °C:	минус 60
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
