Соединитель 2РМГД33Б32Ш5Е2

Отadmin

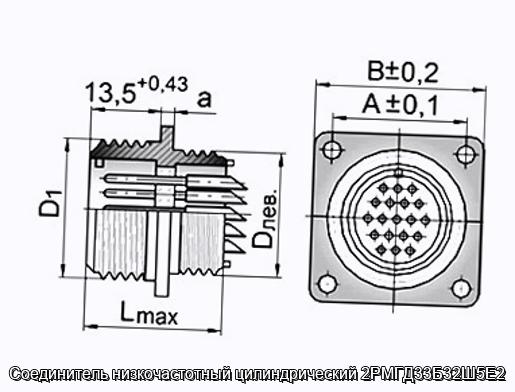

Соединитель низкочастотный цилиндрический 2РМГД33Б32Ш5Е2 - фотография № 1.
Купить соединитель низкочастотный цилиндрический 2РМГД33Б32Ш5Е2 можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: соединитель низкочастотный цилиндрический 2РМГД33Б32Ш5Е2 – 11 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Альтернативные наименования товара: 2RMGD33B32Sh5E2, 2РМГД 33Б32Ш5Е2, 2РМГД-33Б32Ш5Е2

Соединитель 2РМГД33Б32Ш5Е2 – вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Производятся трех конструктивных исполнений по 11 типономиналов каждого исполнения, 33 типоконструкций.
Изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.
Вилки приборные 2РМГД сочленяются с кабельными розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов – химникель.
Метод монтажа – объемный, пайка.
Вилки изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ.
Категория качества: «ОТК», «ОС».
Гарантийный срок хранения соединителей 2РМГД – 25 лет со дня изготовления.
Гарантийная наработка:
– 1000 часов во всех режимах и условиях, допускаемых ТУ;
– 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РМГД33Б32Ш5Е2
2РМГД – тип соединителя;
33 – условный размер корпуса;
Б – вид корпуса: Б – блочный (приборный);
П – вид патрубка: П – прямой;
Э – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля;
32 – количество контактов;
Ш – часть соединителя: Ш – вилка;
5 – обозначение сочетания контактов;
Е – покрытие контактов – химникель;
2 – теплостойкость 1 – 100°С; 2 – 200°С;
Б – корпус блочный (приборный) без левой резьбы.

Основные технические характеристики соединителей 2РМГД:

Общие характеристики соединителей 2РМГД:
Тип соединителя: герметичный
Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса: 18, 24, 27, 30, 33, 36, 39, 42
Состав соединителя: вилка
Вид корпуса: блочный (приборный)
Исполнение монтажной части: без патрубка, прямой патрубок
Вид сочленения: резьбовое
Покрытие контактов: химникель
Способ монтажа: объемный, пайкой
Монтаж: внутренний
Технические параметры соединителей 2РМГД:
Общее количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45
Максимальный ток на одиночный контакт, А:
– диаметр контакта, 1,5 мм
– диаметр контакта, 2,0 мм
– диаметр контакта, 3,0 мм 		4….12
12
20
Сопротивление контактов, не более, МОм:
– диаметр контакта, 1,5 мм
– диаметр контакта, 2,0 мм
– диаметр контакта, 3,0 мм 		10
5
3
Максимальное рабочее напряжение, В: 560; 700
Максимальная рабочая частота, МГц: 3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1….5000
Синусоидальная вибрация, ускорение, м/с 2 (g): 500 (50)
Механический удар, одиночного действия с ускорением, м/с 2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с 2 (g): 1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.): 1,34·10 -10 (10 -12 )
Повышенная относительная влажность воздуха при температуре +40°C: 98%
Повышенная температура окружающей среды, °C: +100 или +200
Пониженная температура окружающей среды, °C: минус 60
Минимальная наработка, часов: 1000
Максимальное количество сочленений-расчленений: 500
Срок сохраняемости, лет: 25
