Соединитель 2РМДТ36КПЭ20Г5В1В

Купить соединитель низкочастотный цилиндрический 2РМДТ36КПЭ20Г5В1В можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: соединитель низкочастотный цилиндрический 2РМДТ36КПЭ20Г5В1В – 11 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Товар может быть известен под следующими названиями: 2RMDT36KPE20G5V1V, 2РМДТ 36КПЭ20Г5В1В, 2РМДТ-36КПЭ20Г5В1В

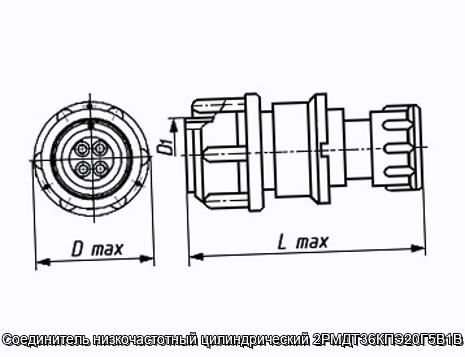

2РМДТ36КПЭ20Г5В1В розетка кабельная с серебряными контактами, прямым патрубком и гайкой для экранированного кабеля
Соединитель 2РМДТ36КПЭ20Г5В1В цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения.
Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители 2РМДТ изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего – 720 типоконструкций.
Соединители состоят из двух частей: розетки и вилки.
Розетки и вилки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов – золото или серебро.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов – методом пайки.
Количество перепаек контактов не более 3.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.
Категория качества: «ОТК», «ОС».

Гарантийный срок хранения соединителей 2РМДТ – 15 лет со дня изготовления.
Гарантийная наработка:
– 1000 часов во всех режимах и условиях, допускаемых ТУ;
– 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РМДТ36КПЭ20Г5В1В
2РМДТ – тип соединителя;
36 – условный размер корпуса;
К – вид корпуса: К – кабельный, Б – блочный (приборный);
П – вид патрубка: П – прямой, У – угловой;
Э – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля;
20 – количество контактов;
Г – часть соединителя: Ш – вилка; Г – розетка;
5 – обозначение сочетания контактов;
В – покрытие контактов: А – золото, В – серебро;
1 – теплостойкость 1 – 100°С; 2 – 200°С;
В – всеклиматическое исполнение;
Л – левая розетка (только для проходных вилок).

Основные технические характеристики соединителей 2РМДТ:

Общие характеристики соединителей 2РМДТ:
Тип соединителя:	негерметичный, тропикоустойчивый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39, 42, 45
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, прямой, угловой
Экранированный или неэкранированный:	экранированный
Вид сочленения:	резьбовое
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РМДТ:
Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А: – диаметр контакта, 1,0 мм – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	5….8 7….15 18 32
Сопротивление контактов, не более, МОм: – диаметр контакта, 1,0 мм – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	5,0 2,5 1,6 0,8
Максимальное рабочее напряжение, В:	700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1….5000
Синусоидальная вибрация, ускорение, м/с 2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с 2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с 2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Количество сочленений – расчленений:	500
Срок сохраняемости, лет:	15
Атмосфрное пониженное давление, Па (мм рт.ст.):	133,32·10 -12 (10 -12 )
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
