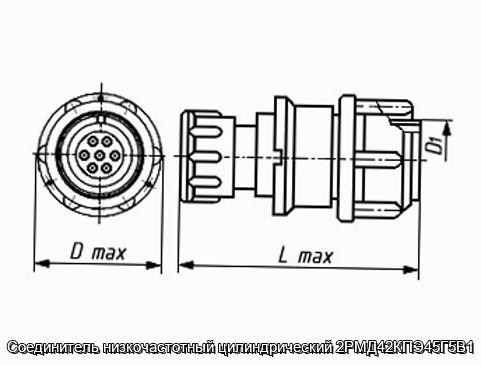

Соединитель 2РМД42КПЭ45Г5В1
Купить соединитель низкочастотный цилиндрический 2РМД42КПЭ45Г5В1 можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.
Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: соединитель низкочастотный цилиндрический 2РМД42КПЭ45Г5В1 – 8 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.
Альтернативные наименования товара: 2RMD42KPE45G5V1, 2РМД 42КПЭ45Г5В1, 2РМД-42КПЭ45Г5В1
2РМД42КПЭ45Г5В1 розетка кабельная с прямым патрубком, гайкой для экранированного кабеля и покрытием контактов серебром
Соединитель 2РМД42КПЭ45Г5В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используется для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители 2РМД изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего – 718 типоконструкций.
Соединители состоят из двух частей: розетки и вилки.
Розетки и вилки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов – серебро или золото.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов – методом пайки.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
Категория качества: «ОТК», «ОС».
Гарантийный срок хранения соединителей 2РМД – 15 лет со дня изготовления.
Гарантийная наработка:
– 1000 часов во всех режимах и условиях, допускаемых ТУ;
– 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Структура условного обозначения:
2РМД42КПЭ45Г5В1
2РМД – тип соединителя;
42 – условный размер корпуса;
К – вид корпуса: К – кабельный, Б – блочный (приборный);
П – вид патрубка: П – прямой, У – угловой;
Э – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля;
45 – количество контактов;
Г – часть соединителя: Ш – вилка; Г – розетка;
5 – обозначение сочетания контактов;
В – покрытие контактов: А – золото, В – серебро;
1 – теплостойкость 1 – 100°С; 2 – 200°С;
Л – левая розетка (только для проходных вилок).
Основные технические характеристики соединителей 2РМД:
| Общие характеристики соединителей 2РМД: | |
|---|---|
| Тип соединителя: | негерметичный |
| Климатическое исполнение: | УХЛ2.1 по ГОСТ 15150-69 |
| Условный размер корпуса: | 18, 24, 27, 30, 33, 36, 39, 42, 45 |
| Состав соединителя: | вилка, розетка |
| Вид корпуса: | блочный, кабельный |
| Исполнение монтажной части: | без патрубка, прямой, угловой |
| Экранированный или неэкранированный: | экранированный |
| Вид сочленения: | резьбовое |
| Покрытие контактов: | золото, серебро |
| Способ монтажа: | объемный, пайкой |
| Монтаж: | внутренний |
| Технические параметры соединителей 2РМД: | |
| Общее количество контактов: | 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 |
| Максимальный ток на одиночный контакт, А: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм |
7….15 18 32 |
| Сопротивление контактов, не более, МОм: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм |
2,5 1,6 0,8 |
| Максимальное рабочее напряжение, В: | 560; 700 |
| Максимальная рабочая частота, МГц: | 3 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1….5000 |
| Синусоидальная вибрация, ускорение, м/с 2 (g): | 490 (50) |
| Механический удар, одиночного действия с ускорением, м/с 2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с 2 (g): | 1000 (100) |
| Минимальная наработка, часов: | 1000 |
| Максимальное количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 133,32·10 -12 (10 -12 ) |
| Атмосферное повышенное давление, Па (кгс/см 2 ): | 50,6·10 4 (5,0) |
| Повышенная относительная влажность воздуха при температуре +40°C: | 98% |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
