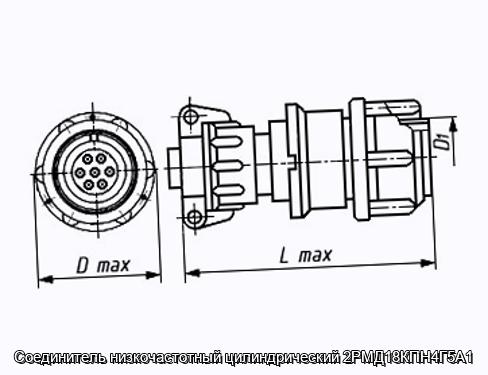

Соединитель 2РМД18КПН4Г5А1

Купить соединитель низкочастотный цилиндрический 2РМД18КПН4Г5А1 можно, связавшись с нами по телефону, электронной почте или через Viber. Все контактные данные указаны на сайте.

Для ускоренной обработки заказа предоставьте контактные данные вашей компании, количество изделий, например: соединитель низкочастотный цилиндрический 2РМД18КПН4Г5А1 – 28 шт.
После получения вашей заявки наш менеджер свяжется с вами для подтверждения всех деталей.

Альтернативные названия товара: 2RMD18KPN4G5A1, 2РМД 18КПН4Г5А1, 2РМД-18КПН4Г5А1

2РМД18КПН4Г5А1 розетка кабельная с прямым патрубком, гайкой для неэкранированного кабеля и покрытием контактов золотом
Соединитель 2РМД18КПН4Г5А1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используется для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители 2РМД изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего – 718 типоконструкций.
Соединители состоят из двух частей: розетки и вилки.
Розетки и вилки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов – серебро или золото.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов – методом пайки.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
Категория качества: «ОТК», «ОС».

Гарантийный срок хранения 15 лет со дня изготовления.
Гарантийная наработка:
– 1000 часов во всех режимах и условиях, допускаемых ТУ;
– 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Структура условного обозначения:
2РМД18КПН4Г5А1
2РМД – тип соединителя;
18 – условный размер корпуса;
К – вид корпуса: К – кабельный, Б – блочный (приборный);
П – вид патрубка: П – прямой, У – угловой;
Н – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля;
4 – количество контактов;
Г – часть соединителя: Ш – вилка; Г – розетка;
5 – обозначение сочетания контактов;
А – покрытие контактов: А – золото, В – серебро;
1 – теплостойкость 1 – 100°С; 2 – 200°С.

Основные технические характеристики соединителей 2РМД:

Общие характеристики соединителей 2РМД:
Тип соединителя:	негерметичный
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	18, 24, 27, 30, 33, 36, 39, 42, 45
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, прямой, угловой
Экранированный или неэкранированный:	экранированный
Вид сочленения:	резьбовое
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РМД:
Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
Максимальный ток на одиночный контакт, А: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	7….15 18 32
Сопротивление контактов, не более, МОм: – диаметр контакта, 1,5 мм – диаметр контакта, 2,0 мм – диаметр контакта, 3,0 мм	2,5 1,6 0,8
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1….5000
Синусоидальная вибрация, ускорение, м/с 2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с 2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с 2 (g):	1000 (100)
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Атмосферное пониженное давление, Па (мм рт.ст.):	133,32·10 -12 (10 -12 )
Атмосферное повышенное давление, Па (кгс/см 2 ):	50,6·10 4 (5,0)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
